Основная Информация.
Описание Товара
| Материал: | C44300 , C68700 , C70600, C71500 | Стандарт: | ASTM B111, ASTM B88, ASTM B288 , ASTM B688 |
|---|---|---|---|
| Тип продукции: | Бесшовная трубка, приварная трубка, медный фитинг, медная трубка из фольги | TPI: | BV, SGS, IEI, MOODY, .... |
| Пакет: | Деревянный футляр с двухслойным корпусом / корпус из железного дерева/ |

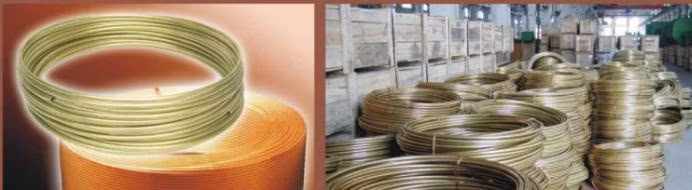

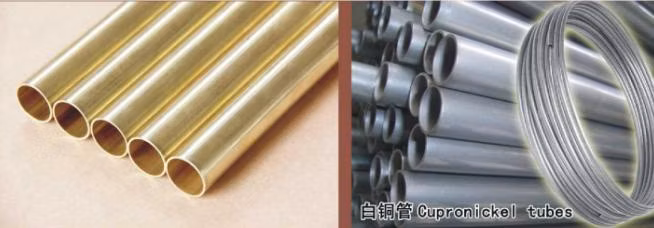

Трубка Seamlee из сплава Coppy Адмиралтейство латунная трубка ASME B111 C44300 C44300B конденсатор теплопередачи охладителя водяного воздуха
| ASTM B-111-89a / ASME SB-111-89a БЕСШОВНЫЕ КОНДЕНСАТОРНЫЕ ТРУБКИ И ОБЖИМНЫЕ МУФТЫ ИЗ МЕДНОГО И МЕДНОГО СПЛАВА |
| 1. Сфера применения 1.1 в данной спецификации описываются бесшовные трубы и феррожники меди и различных медных сплавов размером до 31/8 дюйма включительно, в диметре, для использования в поверхностных конденсаторах, испарителях и теплообменниках. Трубы для этого применения обычно изготавливаются из следующих копиров или медных сплавов: |
| Сплав меди или меди | Использование Previousoy | Тип металла |
| НЕТ | Обозначение | |
| C10200 | ИЗ | Без содержания кислорода и остаточных деоксидантов |
| C12000 | ПДД | Фосфорированный, низкий остаточный фосфор |
| C12200 | ДХП | Фосфорированный, высокий остаточный фосфор |
| C14200 | DPA | Фопоризированный, мышьячный |
| C19200 | - | Фопоризированный, 1% железо |
| C23000 | - | Красная латунь |
| C28000 | - | Muntz металл |
| C44300 | - | Адмиралтейские металлы, B,C и D |
| C44400 | - | - |
| C44500 | - | - |
| C60800 | - | Алюминиевая бронза |
| C68700 | - | Алюминиевая латунь, B |
| C70400 | - | 95-5 медных никель-кадмиевых заклеп |
| C70600 | - | 90-10 медных никель-кадмиевых заклеп |
| C71000 | - | 80-20 медных никель-кадмиевых заклеп |
| C71500 | - | 70-30 медных никель-кадмиевых заклеп |
| C71640 | - | Медь-никель-железо-марганец |
| C72200 | - | - |
1.2 Предупреждение. Ртуть представляет собой определенную опасность для здоровья при использовании и утилизации (см. 12.1.)
| Сплав меди, номер UNS | Именованные элементы Copper Plus % мин |
| C60800 | 99.5 |
| C70400 | 99.5 |
| C70600 | 99.5 |
| C71000 | 99.5 |
| C71500 | 99.5 |
| C71640 | 99.5 |
| C72200 | 99.8 |
Для медных сплавов, в которых зином указан остаток. В качестве разницы можно использовать медь или цинк
между суммой всех анализируемых элементов и 100%
ТАБЛИЦА 1 ТРЕБОВАНИЯ К ХИМИКАТАМ
| Состав, % | |||||||||||||
| Сплав меди или меди, номер UNS | Коппера | Олово | Алюминий | Никель, включая кобальт | Свинец, макс | Железо | Цинк | Управление | Мышьяк | Сурьма | Фосфор | Синхронизация мий | Другие именованные элементы |
| C10200 | 99.95 мин | - | - | - | - | - | - | - | - | - | - | - | - |
| C12000 | 99.90 мин | - | - | - | - | - | - | - | - | - | 0.004-0.012 | - | - |
| C12200 | 99.9 мин | - | - | - | - | - | - | - | - | - | 0.015-0.040 | - | - |
| C14200 | 99.40 мин | - | - | - | - | - | - | - | 0.15-0.50 | - | 0.015-0.040 | - | - |
| C19200 | 98.7 мин | - | - | - | - | 0.8-1.2 | - | - | 0.15-0.50 | - | 0.01-0.04 | - | - |
| C23000 | 84.0-86.0 | - | - | - | 0.05 | 0.05 макс | новый | - | - | - | - | - | - |
| C28000 | 59.0-63.0 | - | - | - | 0.30 | 0.07 макс | остаток | - | - | - | - | - | - |
| C44300 | 70.0-73.0 | 0.9-1.2 | - | - | 0.07 | 0.06 макс | остаток | - | 0.02-0.06 | - | - | - | - |
| C44400 | 70.0-73.0 | 0.9-1.2 | - | - | 0.07 | 0.06 макс | остаток | - | - | 0.02-0.10 | - | - | - |
| C44500 | 70.0-73.0 | 0.9-1.2 | - | - | 0.07 | 0.06 макс | остаток | - | - | - | 0.02-0.10 | - | - |
| C60800 | остаток | - | 5.0-6.5 | - | 0.10 | 0.10 макс | - | - | 0.02-0.35 | - | - | - | - |
| C68700 | 76.0-79.0 | - | 1.8-2.5 | - | 0.07 | 0.06 макс | остаток | - | 0.02-0.10 | - | - | - | - |
| C70400 | остаток | - | 4.8-6.2 | 0.05 | 1.3-1.7 | 1,0 макс | 0.30-0.8 | - | - | - | - | - | |
| C70600 | остаток | - | 9.0-11.0 | 0,05B | 1.0-1.8 | 1,0 макс. B | 1,0 макс | - | - | Б) | - | Б) | |
| C71000 | остаток | - | 19.0-23.0 | 0,05B | 0.50-1.0 | 1,0 макс. B | 1,0 макс | - | - | Б) | - | Б) | |
| C71500 | остаток | - | 29.0-33.0 | 0,05B | 0.40-1.0 | 1,0 макс. B | 1,0 макс | - | - | Б) | - | Б) | |
| C71640 | остаток | - | 29.0-32.0 | 0,05B | 1.7-2.3 | 1,0 макс. B | 1.5-2.5 | - | - | Б) | - | Б) | |
| C72200 | остаток | - | 15.0-18.0 | 0,05B | 0.50-1.0 | 1,0 макс. B | 1,0 макс | - | - | Б) | 0.30 -0,70 | Б) | |
Медь (включая серебро),
B если продукт предназначен для последующих сварочных работ и в соответствии с техническими характеристиками покупателя, цинк должен быть не более 0.50%,
свинец не более 0.02%, фосфор не более 0.02%, сера не более 0.02% и углерод не более 0.05%
При анализе всех элементов таблицы 1 их сумма должна соответствовать следующей таблице.
| Сплав меди, номер UNS | Именованные элементы Copper Plus.% мин |
| C23000 | 99.8 |
| C28000 | 99.7 |
| C44300 | 99.6 |
| C44400 | 99.6 |
| C44500 | 99.6 |
| C68700 | 99.5 |
ТАБЛИЦА 2 ТРЕБОВАНИЯ К РАСТЯЖЕНИЮ
| Сплав меди или меди, номер UNS | Обозначение умерения | Предел прочности при растяжении, мин., кизиа | Предел текучести, мин. KsiA | Удлинение в 2 дюйма, мин.% | |
| Стандарт | Первый | ||||
| C10200, C12000, C12200, C14200 | H55 | светлый | 36 | 30 | ... |
| C10200, C12000, C12200, C14200 | H80 | трудно | 45 | 40 | ... |
| C19200 | 061 | отожженная | 38 | 12 | ... |
| C23000 | 061 | отожженная | 40 | 12 | ... |
| C28000 | 061 | отожженная | 50 | 20 | ... |
| C44300, C44400, C44500 | 061 | отожженная | 45 | 15 | ... |
| C60800 | 061 | отожженная | 50 | 19 | ... |
| C68700 | 061 | отожженная | 50 | 18 | ... |
| C70400 | 061 | отожженная | 38 | 12 | ... |
| C70400 | H55 | светлый | 40 | 30 | ... |
| C70600 | 061 | отожженная | 40 | 15 | ... |
| C70600 | H55 | светлый | 45 | 35 | ... |
| C71000 | 061 | отожженная | 45 | 16 | ... |
| C71500 | 061 | отожженная | 52 | 18 | ... |
| C71500 | - | - | - | - | - |
| Толщина стенки до 0.048 дюймов, включая | HR50 | нарисованный, с облегчением нагрузки | 72 | 50 | 12 |
| Толщина стенок более 0.048 дюймов | HR50 | нарисованный, с облегчением нагрузки | 72 | 50 | 15 |
| C71640 | 061 | отожженная | 63 | 25 | ... |
| C71640 | HR50 | нарисованный, с облегчением нагрузки | 81 | 58 | ... |
| C72200 | 061 | отожженная | 45 | 16 | ... |
| C72200 | H55 | светлый | 50 | 30 | ... |
ТАБЛИЦА 3 ТРЕБОВАНИЯ К РАСШИРЕНИЮ
| Обозначение умерности | Сплав меди или меди, номер UNS | Расширение внешнего диаметра буби в процентах от внешнего диаметра оригинала | |
| Стандарт | Первый | ||
| 061 | отожженная | C19200 | 30 |
| C23000 | 20 | ||
| C28000 | 15 | ||
| C44300, C44400, C44500 | 20 | ||
| C60800 | 20 | ||
| C68700 | 20 | ||
| C70400 | 30 | ||
| C70600 | 30 | ||
| C71000 | 30 | ||
| C71500 | 30 | ||
| C71640 | 30 | ||
| C72200 | 30 | ||
| H55 | светлый | C10200,C12000,C12200 | 20 |
| C14200 | 20 | ||
| C70400 | 20 | ||
| C70600 | 20 | ||
| C72200 | 20 | ||
| HR50 | нарисованный,с облегчением напряжения | C71500 | 20 |
| жесткий конец, отожженная | C10200,C12000,C14200 | 30 | |
ТАБЛИЦА 4. ГЛУБИНА ВЫЕМКИ
| Толщина стенки трубы, дюйм. | Наружный диаметр трубы, дюйм. | ||
| Более ¼to ¾, включая | От ¾ до 1 ¼, включая | От 1¼ до 3⅓, включая | |
| Более 0.017-0.032 | 0.005 | 0.006 | 0.007 |
| 0.032-0.049, включая | 0.006 | 0.006 | 0.0075 |
| 0.049-0.083, включая | 0.007 | 0.0075 | 0.008 |
| 0.083-0.109, включая | 0.0075 | 0.0085 | 0.0095 |
| 0.109-0.120, включая | 0.009 | 0.009 | 0.011 |
ТАБЛИЦА 5 ДИАМЕТР ПРОСВЕРЛЕННЫХ ОТВЕРСТИЙ
| Наружный диаметр трубы, дюйм. | Диаметр просверленных отверстий, дюйм. | Сверло No |
| ¼-¾, включая | 0.025 | 72 |
| Более ¾-1, включая | 0.031 | 68 |
| Более 1 1¼, включая | 0.036 | 64 |
| Более 1¼-1½, включая | 0.042 | 58 |
| Более 1½-1¾, включая | .0046 | 56 |
| Более 1¾-2, включая | 0.052 | 55 |
Гидростатическая проверка - каждая труба должна стоять, не показывая признаков утечки, на внутреннем гидростатическом давлении
достаточно для воздействия на материал напряжения волокна 7000 фунтов/кв. дюйм, определенного по следующей формуле для тонкой полости
цилиндры находятся под натяжением. Не следует проверять трубку при давлении более 1000 фунтов/кв. дюйм, если не указано иное.
P = 2ST/(D-0,8t), где:
P = гидростатическое давление, фунт/кв. дюйм.
t = толщина стенки трубы, дюйм.
D = наружный диаметр трубы. Дюйм, и.
S = допустимое напряжение материала, фунтов/кв. дюйм.
ТАБЛИЦА 6 ДОПУСКИ ПО ДИАМЕТРУ
| Наружный диаметр, дюйм | Толщина стенки, дюйм. | ||||
| 0,020A 0.022 0.025 0.028 | 0.032 | 0.035 | 0.042 | 0.049 и более | |
| Допуск по диаметру, плюс и минус, дюйм. | |||||
| До 0.500, включая | 0.003 | 0.0025 | 0.0025 | 0.0025 | 0.0025 |
| Более 0.500-0.740, включая | 0.0040 | 0.004 | 0.004 | 0.0035 | 0.003 |
| Более 0.500-7.40, включая | 0.0060 | 0.006 | 0.005 | 0.0045 | 0.004 |
| Более 0.740-1.000, включая | ... | 0.009 | 0.008 | 0.006 | 0.045 |
| Более 1.250-1.375, включая | ... | ... | ... | 0.008 | 0.005 |
| Более 1.375-2.000, включая | ... | ... | ... | ... | 0.006 |
Допуски в этом столбце применимы только к нарисованной и нарисованной темперам.
Допуски для отожженных температур должны быть согласованы между производителем и покупателем.
ТАБЛИЦА 7 ДОПУСКИ ПО ТОЛЩИНЕ СТЕНОК, ПЛЮС И МИНУС ДЮЙМ.
| Толщина стенки, дюйм. | Наружный диаметр, дюйм | ||
| От ⅛ до ⅝, включая | От ⅝ до 1, включая | Более 1 до 2, включая | |
| 0.020, включая 0.032 | 0.003 | 0.003 | ... |
| 0.032, включая 0.035 | 0.003 | 0.003 | 0.004 |
| 0.035, включая 0.058 | 0.004 | 0.0045 | 0.0045 |
| 0.058, включая 0.083 | 0.0045 | 0.005 | 0.005 |
| 0.083, включая 0.120 | 0.005 | 0.0065 | 0.0065 |
| 0.120, включая 0.134 | 0.007 | 0.007 | 0.0075 |
ТАБЛИЦА 8 ДОПУСКИ ПО ДЛИНЕ
| Указанная длина, фут | Допуск, All Plus, in. |
| До 15 | 3/32 |
| Более 15-20, включая | 1/8 |
| Более 20-30, включая | 5/32 |
| Более 30-60, включая | 3/8 |
| Более 60-100, в том | 1/2 |
Трубки конденсатора длиной более 100 футов не требуют в настоящее время. Будут разработаны значения допусков для длин
как того требует опыт. Значения допусков для длин в толщине стенок 0.020, включая 0.032, должны быть согласованы
между производителем или поставщиком и покупателем.
| Трубка. Наружный диаметр, дюйм | Терпимости |
| До ⅝, включая | 0.010 дюйма |
| Более ⅝ | 0.016 дюйма/дюйм диаметра |
Свойства и химические составы, перечисленные в настоящей спецификации, в случае несогласия
Определяется в соответствии со следующими методами ASTM:
| Тест | Обозначение ASTM |
| Химический анализ | B 170A,E53,E54,E62,E75,E478 |
| Размер по Гранаразмеру | E112 |
| Расширение (проверка контактов) | B153 |
| Нитрат Mercurous | B154 |
| Натяжение | E8 |
| Неразрушающий тест | E243 |
Ссылка на спецификацию B170 относится к предлагаемым химическим методам, которые приводятся в приложении к ней.
Когда Комитет E-1 проверен и опубликовал методы для assaying низкоуровневые impuries в меди.
Спецификация B 170 приложение будет исключена.
ПРИЛОЖЕНИЯ (информация о немедресе)
X1. ПЛОТНОСТЬ МЕДНЫХ И МЕДНЫХ СПЛАВОВ
X1.1 плотность сплавов, охватываемых данной спецификацией, приводится в табл. X1.1.
ТАБЛИЦА X1.1 ПЛОТНОСТИ
| Сплав меди или меди, номер UNS | Плотность, lb.in.3 |
| C10100,C10200,C10300,C10800,C12000,C12200,C14200 | 0.323 |
| C19200 | 0.320 |
| C23000 | 0.316 |
| C28000 | 0.303 |
| C44300, C44400, C44500 | 0.308 |
| C60800 | 0.295 |
| C61300,C61400 | 0.285 |
| C68700 | 0.301 |
| C70400 | 0.323 |
| C70600 | 0.323 |
| C71000 | 0.323 |
| C71500 | 0.323 |
| C71640 | 0.323 |
| C72200 | 0.323 |
| ASTM B-111-89a / ASME SB-111-89a БЕСШОВНЫЕ КОНДЕНСАТОРНЫЕ ТРУБКИ И ОБЖИМНЫЕ МУФТЫ ИЗ МЕДНОГО И МЕДНОГО СПЛАВА |
| 1. Сфера применения 1.1 в данной спецификации описываются бесшовные трубы и феррожники меди и различных медных сплавов размером до 31/8 дюйма включительно, в диметре, для использования в поверхностных конденсаторах, испарителях и теплообменниках. Трубы для этого применения обычно изготавливаются из следующих копиров или медных сплавов: |
| Сплав меди или меди | Использование Previousoy | Тип металла |
| НЕТ | Обозначение | |
| C10200 | ИЗ | Без содержания кислорода и остаточных деоксидантов |
| C12000 | ПДД | Фосфорированный, низкий остаточный фосфор |
| C12200 | ДХП | Фосфорированный, высокий остаточный фосфор |
| C14200 | DPA | Фопоризированный, мышьячный |
| C19200 | - | Фопоризированный, 1% железо |
| C23000 | - | Красная латунь |
| C28000 | - | Muntz металл |
| C44300 | - | Адмиралтейские металлы, B,C и D |
| C44400 | - | - |
| C44500 | - | - |
| C60800 | - | Алюминиевая бронза |
| C68700 | - | Алюминиевая латунь, B |
| C70400 | - | 95-5 медных никель-кадмиевых заклеп |
| C70600 | - | 90-10 медных никель-кадмиевых заклеп |
| C71000 | - | 80-20 медных никель-кадмиевых заклеп |
| C71500 | - | 70-30 медных никель-кадмиевых заклеп |
| C71640 | - | Медь-никель-железо-марганец |
| C72200 | - | - |
1.2 Предупреждение. Ртуть представляет собой определенную опасность для здоровья при использовании и утилизации (см. 12.1.)
| Сплав меди, номер UNS | Именованные элементы Copper Plus % мин |
| C60800 | 99.5 |
| C70400 | 99.5 |
| C70600 | 99.5 |
| C71000 | 99.5 |
| C71500 | 99.5 |
| C71640 | 99.5 |
| C72200 | 99.8 |
Для медных сплавов, в которых зином указан остаток. В качестве разницы можно использовать медь или цинк
между суммой всех анализируемых элементов и 100%
ТАБЛИЦА 1 ТРЕБОВАНИЯ К ХИМИКАТАМ
| Состав, % | |||||||||||||
| Сплав меди или меди, номер UNS | Коппера | Олово | Алюминий | Никель, включая кобальт | Свинец, макс | Железо | Цинк | Управление | Мышьяк | Сурьма | Фосфор | Синхронизация мий | Другие именованные элементы |
| C10200 | 99.95 мин | - | - | - | - | - | - | - | - | - | - | - | - |
| C12000 | 99.90 мин | - | - | - | - | - | - | - | - | - | 0.004-0.012 | - | - |
| C12200 | 99.9 мин | - | - | - | - | - | - | - | - | - | 0.015-0.040 | - | - |
| C14200 | 99.40 мин | - | - | - | - | - | - | - | 0.15-0.50 | - | 0.015-0.040 | - | - |
| C19200 | 98.7 мин | - | - | - | - | 0.8-1.2 | - | - | 0.15-0.50 | - | 0.01-0.04 | - | - |
| C23000 | 84.0-86.0 | - | - | - | 0.05 | 0.05 макс | новый | - | - | - | - | - | - |
| C28000 | 59.0-63.0 | - | - | - | 0.30 | 0.07 макс | остаток | - | - | - | - | - | - |
| C44300 | 70.0-73.0 | 0.9-1.2 | - | - | 0.07 | 0.06 макс | остаток | - | 0.02-0.06 | - | - | - | - |
| C44400 | 70.0-73.0 | 0.9-1.2 | - | - | 0.07 | 0.06 макс | остаток | - | - | 0.02-0.10 | - | - | - |
| C44500 | 70.0-73.0 | 0.9-1.2 | - | - | 0.07 | 0.06 макс | остаток | - | - | - | 0.02-0.10 | - | - |
| C60800 | остаток | - | 5.0-6.5 | - | 0.10 | 0.10 макс | - | - | 0.02-0.35 | - | - | - | - |
| C68700 | 76.0-79.0 | - | 1.8-2.5 | - | 0.07 | 0.06 макс | остаток | - | 0.02-0.10 | - | - | - | - |
| C70400 | остаток | - | 4.8-6.2 | 0.05 | 1.3-1.7 | 1,0 макс | 0.30-0.8 | - | - | - | - | - | |
| C70600 | остаток | - | 9.0-11.0 | 0,05B | 1.0-1.8 | 1,0 макс. B | 1,0 макс | - | - | Б) | - | Б) | |
| C71000 | остаток | - | 19.0-23.0 | 0,05B | 0.50-1.0 | 1,0 макс. B | 1,0 макс | - | - | Б) | - | Б) | |
| C71500 | остаток | - | 29.0-33.0 | 0,05B | 0.40-1.0 | 1,0 макс. B | 1,0 макс | - | - | Б) | - | Б) | |
| C71640 | остаток | - | 29.0-32.0 | 0,05B | 1.7-2.3 | 1,0 макс. B | 1.5-2.5 | - | - | Б) | - | Б) | |
| C72200 | остаток | - | 15.0-18.0 | 0,05B | 0.50-1.0 | 1,0 макс. B | 1,0 макс | - | - | Б) | 0.30 -0,70 | Б) | |
Медь (включая серебро),
B если продукт предназначен для последующих сварочных работ и в соответствии с техническими характеристиками покупателя, цинк должен быть не более 0.50%,
свинец не более 0.02%, фосфор не более 0.02%, сера не более 0.02% и углерод не более 0.05%
При анализе всех элементов таблицы 1 их сумма должна соответствовать следующей таблице.
| Сплав меди, номер UNS | Именованные элементы Copper Plus.% мин |
| C23000 | 99.8 |
| C28000 | 99.7 |
| C44300 | 99.6 |
| C44400 | 99.6 |
| C44500 | 99.6 |
| C68700 | 99.5 |
ТАБЛИЦА 2 ТРЕБОВАНИЯ К РАСТЯЖЕНИЮ
| Сплав меди или меди, номер UNS | Обозначение умерения | Предел прочности при растяжении, мин., кизиа | Предел текучести, мин. KsiA | Удлинение в 2 дюйма, мин.% | |
| Стандарт | Первый | ||||
| C10200, C12000, C12200, C14200 | H55 | светлый | 36 | 30 | ... |
| C10200, C12000, C12200, C14200 | H80 | трудно | 45 | 40 | ... |
| C19200 | 061 | отожженная | 38 | 12 | ... |
| C23000 | 061 | отожженная | 40 | 12 | ... |
| C28000 | 061 | отожженная | 50 | 20 | ... |
| C44300, C44400, C44500 | 061 | отожженная | 45 | 15 | ... |
| C60800 | 061 | отожженная | 50 | 19 | ... |
| C68700 | 061 | отожженная | 50 | 18 | ... |
| C70400 | 061 | отожженная | 38 | 12 | ... |
| C70400 | H55 | светлый | 40 | 30 | ... |
| C70600 | 061 | отожженная | 40 | 15 | ... |
| C70600 | H55 | светлый | 45 | 35 | ... |
| C71000 | 061 | отожженная | 45 | 16 | ... |
| C71500 | 061 | отожженная | 52 | 18 | ... |
| C71500 | - | - | - | - | - |
| Толщина стенки до 0.048 дюймов, включая | HR50 | нарисованный, с облегчением нагрузки | 72 | 50 | 12 |
| Толщина стенок более 0.048 дюймов | HR50 | нарисованный, с облегчением нагрузки | 72 | 50 | 15 |
| C71640 | 061 | отожженная | 63 | 25 | ... |
| C71640 | HR50 | нарисованный, с облегчением нагрузки | 81 | 58 | ... |
| C72200 | 061 | отожженная | 45 | 16 | ... |
| C72200 | H55 | светлый | 50 | 30 | ... |
ТАБЛИЦА 3 ТРЕБОВАНИЯ К РАСШИРЕНИЮ
| Обозначение умерности | Сплав меди или меди, номер UNS | Расширение внешнего диаметра буби в процентах от внешнего диаметра оригинала | |
| Стандарт | Первый | ||
| 061 | отожженная | C19200 | 30 |
| C23000 | 20 | ||
| C28000 | 15 | ||
| C44300, C44400, C44500 | 20 | ||
| C60800 | 20 | ||
| C68700 | 20 | ||
| C70400 | 30 | ||
| C70600 | 30 | ||
| C71000 | 30 | ||
| C71500 | 30 | ||
| C71640 | 30 | ||
| C72200 | 30 | ||
| H55 | светлый | C10200,C12000,C12200 | 20 |
| C14200 | 20 | ||
| C70400 | 20 | ||
| C70600 | 20 | ||
| C72200 | 20 | ||
| HR50 | нарисованный,с облегчением напряжения | C71500 | 20 |
| жесткий конец, отожженная | C10200,C12000,C14200 | 30 | |
ТАБЛИЦА 4. ГЛУБИНА ВЫЕМКИ
| Толщина стенки трубы, дюйм. | Наружный диаметр трубы, дюйм. | ||
| Более ¼to ¾, включая | От ¾ до 1 ¼, включая | От 1¼ до 3⅓, включая | |
| Более 0.017-0.032 | 0.005 | 0.006 | 0.007 |
| 0.032-0.049, включая | 0.006 | 0.006 | 0.0075 |
| 0.049-0.083, включая | 0.007 | 0.0075 | 0.008 |
| 0.083-0.109, включая | 0.0075 | 0.0085 | 0.0095 |
| 0.109-0.120, включая | 0.009 | 0.009 | 0.011 |
ТАБЛИЦА 5 ДИАМЕТР ПРОСВЕРЛЕННЫХ ОТВЕРСТИЙ
| Наружный диаметр трубы, дюйм. | Диаметр просверленных отверстий, дюйм. | Сверло No |
| ¼-¾, включая | 0.025 | 72 |
| Более ¾-1, включая | 0.031 | 68 |
| Более 1 1¼, включая | 0.036 | 64 |
| Более 1¼-1½, включая | 0.042 | 58 |
| Более 1½-1¾, включая | .0046 | 56 |
| Более 1¾-2, включая | 0.052 | 55 |
Гидростатическая проверка - каждая труба должна стоять, не показывая признаков утечки, на внутреннем гидростатическом давлении
достаточно для воздействия на материал напряжения волокна 7000 фунтов/кв. дюйм, определенного по следующей формуле для тонкой полости
цилиндры находятся под натяжением. Не следует проверять трубку при давлении более 1000 фунтов/кв. дюйм, если не указано иное.
P = 2ST/(D-0,8t), где:
P = гидростатическое давление, фунт/кв. дюйм.
t = толщина стенки трубы, дюйм.
D = наружный диаметр трубы. Дюйм, и.
S = допустимое напряжение материала, фунтов/кв. дюйм.
ТАБЛИЦА 6 ДОПУСКИ ПО ДИАМЕТРУ
| Наружный диаметр, дюйм | Толщина стенки, дюйм. | ||||
| 0,020A 0.022 0.025 0.028 | 0.032 | 0.035 | 0.042 | 0.049 и более | |
| Допуск по диаметру, плюс и минус, дюйм. | |||||
| До 0.500, включая | 0.003 | 0.0025 | 0.0025 | 0.0025 | 0.0025 |
| Более 0.500-0.740, включая | 0.0040 | 0.004 | 0.004 | 0.0035 | 0.003 |
| Более 0.500-7.40, включая | 0.0060 | 0.006 | 0.005 | 0.0045 | 0.004 |
| Более 0.740-1.000, включая | ... | 0.009 | 0.008 | 0.006 | 0.045 |
| Более 1.250-1.375, включая | ... | ... | ... | 0.008 | 0.005 |
| Более 1.375-2.000, включая | ... | ... | ... | ... | 0.006 |
Допуски в этом столбце применимы только к нарисованной и нарисованной темперам.
Допуски для отожженных температур должны быть согласованы между производителем и покупателем.
ТАБЛИЦА 7 ДОПУСКИ ПО ТОЛЩИНЕ СТЕНОК, ПЛЮС И МИНУС ДЮЙМ.
| Толщина стенки, дюйм. | Наружный диаметр, дюйм | ||
| От ⅛ до ⅝, включая | От ⅝ до 1, включая | Более 1 до 2, включая | |
| 0.020, включая 0.032 | 0.003 | 0.003 | ... |
| 0.032, включая 0.035 | 0.003 | 0.003 | 0.004 |
| 0.035, включая 0.058 | 0.004 | 0.0045 | 0.0045 |
| 0.058, включая 0.083 | 0.0045 | 0.005 | 0.005 |
| 0.083, включая 0.120 | 0.005 | 0.0065 | 0.0065 |
| 0.120, включая 0.134 | 0.007 | 0.007 | 0.0075 |
ТАБЛИЦА 8 ДОПУСКИ ПО ДЛИНЕ
| Указанная длина, фут | Допуск, All Plus, in. |
| До 15 | 3/32 |
| Более 15-20, включая | 1/8 |
| Более 20-30, включая | 5/32 |
| Более 30-60, включая | 3/8 |
| Более 60-100, в том | 1/2 |
Трубки конденсатора длиной более 100 футов не требуют в настоящее время. Будут разработаны значения допусков для длин
как того требует опыт. Значения допусков для длин в толщине стенок 0.020, включая 0.032, должны быть согласованы
между производителем или поставщиком и покупателем.
| Трубка. Наружный диаметр, дюйм | Терпимости |
| До ⅝, включая | 0.010 дюйма |
| Более ⅝ | 0.016 дюйма/дюйм диаметра |
Свойства и химические составы, перечисленные в настоящей спецификации, в случае несогласия
Определяется в соответствии со следующими методами ASTM:
| Тест | Обозначение ASTM |
| Химический анализ | B 170A,E53,E54,E62,E75,E478 |
| Размер по Гранаразмеру | E112 |
| Расширение (проверка контактов) | B153 |
| Нитрат Mercurous | B154 |
| Натяжение | E8 |
| Неразрушающий тест | E243 |
Ссылка на спецификацию B170 относится к предлагаемым химическим методам, которые приводятся в приложении к ней.
Когда Комитет E-1 проверен и опубликовал методы для assaying низкоуровневые impuries в меди.
Спецификация B 170 приложение будет исключена.
ПРИЛОЖЕНИЯ (информация о немедресе)
X1. ПЛОТНОСТЬ МЕДНЫХ И МЕДНЫХ СПЛАВОВ
X1.1 плотность сплавов, охватываемых данной спецификацией, приводится в табл. X1.1.
ТАБЛИЦА X1.1 ПЛОТНОСТИ
| Сплав меди или меди, номер UNS | Плотность, lb.in.3 |
| C10100,C10200,C10300,C10800,C12000,C12200,C14200 | 0.323 |
| C19200 | 0.320 |
| C23000 | 0.316 |
| C28000 | 0.303 |
| C44300, C44400, C44500 | 0.308 |
| C60800 | 0.295 |
| C61300,C61400 | 0.285 |
| C68700 | 0.301 |
| C70400 | 0.323 |
| C70600 | 0.323 |
| C71000 | 0.323 |
| C71500 | 0.323 |
| C71640 | 0.323 |
| C72200 | 0.323 |
Таблицы сравнения материалов (ASTM → KS, JIS, DIN, BS, NBN, NF, UNI)
| ASTMSTANDARD | NO | КОРЕЯ/ЯПОНЫ | НЕМЕЦКИЙ | БРИТАНЦЫ | ISO | ||||||
| Символ KS/JIS | Номер KS/JIS | Тип DIN | Номер DIN | Номер материалов | Номер B.S | Класс B.S | Замечания | Тип ISO | Номер ISO | ||
| B 111 Бесшовная конденсаторная трубка и обжимное кольцо из меди и меди Запас | |||||||||||
| C44300 | C44300 | C4430T/C4430T | D5301/H3300 | CuZn28Sn | 1785 | 2871 | CZ111 | CuZn28Sn1 | R1337 | ||
| C68700 | C68700 | C6870T/C6870T | D5301/H3300 | CuZN20Al | 1785 | 2871 | CZ110 | CuZn20Al2 | 426-I. | ||
| C70600 | C70600 | C7060T/C7060T | D5301/H3300 | CuNi10Fe1Mn | 17664 | 2871 | CN102 | CuNi10Fe1Mn | 429 | ||
| C71000 | C71000 | C7100T/C7100T | D5301/H3300 | ||||||||
| C71500 | C71500 | C7150T/C7150T | D5301/H3300 | CuNi30Mn1Fe | 17664 | 2871 | CN107 | CuNi30Mn1Fe | |||
| C71640 | C71640 | C7164T/C7164T | D5301/H3300 | CuNi30Fe2Mn2 | 17664 | 2871 | CN108 | Цун | |||
Труба конд. Из медного сплава, трубка теплообменника
Заявитель:
Охладитель двигателя, конденсатор электростанции, морской теплообменник , охладитель компрессора , охладитель нефтехимического нефтеперерабатывающего завода ,
охладитель двигателя, испаритель опреснения морской воды, система охлаждения системы кондиционирования воздуха и другие поля.
Хорошие характеристики:
Теплопроводность, хорошая проводимость, износостойкость, пластичность, хорошая текучести при холодном изгибе ,
простая сварка и обработка, высокая коррозионная стойкость seawafer .
Таблица регулирования уклона:
| Материалов | ГБ | ASTM | Б. | DIN | ЕС | JIS |
| Медь -никель | БФело-1-1 | C70600 | CN 102 | КуНильон Фельмн | КуНильон Фельмн | |
| C70610 | CN 102 | КуНильон Фельмн | КуНильон Фельмн | |||
| BFe3O-I-I. | C71500 | CuNi30Fe | C7150 | |||
| CN107 | CuNi30Mnl Fe | CuNi30MnlFe | ||||
| C71640 | CN 106 | КуНи30 | КуНи30 | |||
| Fe2Mn2 | Fe2Mn2 | |||||
| алюминиевая латунь | HA177-2 | C68700 | CZ110 | CuZn20Al2 | CuZn20Al2As | C6870 |
| Адмиралтлатунь | HSn70-I. | C41100 | ||||
| C44300 | CZ111 | CuZn28Snl | CuZn28Snl AS | C4430 | ||
| C44500 | ||||||
| Медь | T2 | CL 1000 | C102 | E-Cu58 | CU-ETP | CL 100 |
| ТПЛ | CL 2000 | SW-куб | CU-DLP | C1201 | ||
| ТП2 | CL 2200 | C106 | CU-DHP | CL 220 |
Материал для поставки в соответствии с требованиями заказчика имеет специальный код , например GB GB/T8890,American Standard- 111,American Standard ASTMB111,Britain Standard BS2781, European Standard EN12451,DIN 1785,JIS и другие специальные стандарты и т.д.
--------------------------------------------------------------------------------------------------------------------
Трубы из медного сплава для нефтяной промышленности
Заявитель:
Масляный насос, масляный насос, трубопровод передачи масла, моторное масло, масло, нефтегазовая станция .
Хорошие характеристики:
Высокая твердость, определенная интенсивность, прочность на сжатие , коррозионная стойкость, высокая износостойкость.
Таблица регулирования уклона:
| Материалов | ГБ | ASTM | Б. | DIN | ЕС | JIS |
| Тинлатунь | HSn62-1 | C46200 | CZ112 | C4620 | ||
| C46420 | C4642 | |||||
| Алюминумлатунь | AI66-6-3-2 | C67000 | ||||
| Адмиралтлатунь | HSn70-1 | C44300 | CZ111 | CuZn28Sn1 | CuZn28Snl AS | C4430 |
Материал, расходный по требованиям заказчика, имеет обозначение, например ГБ /T8890
Американский стандарт - 111, американский стандарт ASTMB111, британский стандарт BS2781,
Европейский стандарт EN 12451,DIN1785, JIS и другие специальные стандарты и т.д.
--------------------------------------------------------------------------------------------------------------------------------------------
Продукция для трубопроводов из медных сплавов
Заявитель:
Судостроение, судостроение, судостроение , судостроение, судостроение, судостроение, судостроение , судостроение, судостроение, судостроение
Хорошие характеристики:
обрабатываемость, коррозионностойустойчивость, адаптация к воздействию морской воды ; хорошие механические свойства, изгиб,
прочность на сжатие, отличная электроплита для различных потребностей в архитектурной инженерной области ,
Адаптируется к различным потребностям в области строительства Линг.
Таблица регулирования уклона:
| Материалов | ГБ | ASTM | Б. | DIN | ЕС | JIS |
| Брасстубы | H96 | C21000 | CZ125 | Кузд5 | Кузд5 | C2100 |
| H90 | C22000 | CZ101 | Кузио | Кузио | C2200 | |
| H85 | C23000 | CZ102 | Куздл5 | Куздл5 | C2300 | |
| H80 | C24000 | CZ103 | CuZn20 | CuZn20 | C2400 | |
| AluminumBronze | Вопрос 5 | C60600 | CA101 | Куал5 | КуА5 | |
| C60800 | ||||||
| Вопрос 7 | C61000 | CAI 02 | КуА8 | КуА8 | ||
| Купроникель | B19 | C71000 | CN104 | КуНи20Fe | C7100 | |
| C70600 | Куноф | C7060 | ||||
| BZn15-20 | C75400 | NS 105 | CuNil8Zn20 | CuNil8Zn20 | C7521 | |
| C75700 | CuNil2Zn24 | CuNil2Zn24 |
Материал, расходный по требованиям заказчика, имеет обозначение, например GB GB/T8890, АМЕРИКАНСКИЙ
Стандарт- 111,Американский стандарт ASTMB111,Британский стандарт BS2781,Европейский стандарт
EN12451,DIN 1785,JIS и другие специальные стандарты и т.д.
-------------------------------------------------------------------------------------------------------------------------------------------------------------
Трубка из медного и медного сплава
Заявитель:
В основном используется в высокоточных приборных нефтепроводах , всех видах локомотивного трубопровода, электронной продукции и других областях.
Хорошие характеристики:
С большой длиной, хорошей прочностью, удобной транспортировкой и т.д.
Таблица регулирования уклона:
| Материалов | ГБ | ASTM | Б. | DIN | ЕС | JIS |
| Брасстубы | H70 | C26000 | ЧЕХИЯ 106 | CuZn30 | CuZn30 | C2600 |
| H70A | C26130 | ЧЕХИЯ 126 | CuZn3OAA | |||
| H68 | C26200 | Кузд33 | Кузд33 | |||
| C26800 | C2680 | |||||
| H65 | C27000 | ЧЕХИЯ 107 | CuZn36 | CuZn36 | C2700 | |
| H63 | C27200 | ЧЕХИЯ 108 | Кузд37 | Кузд37 | C2720 | |
| C27400 | ||||||
| H62 | C28000 | ЧЕХИЯ 109 | Кузд40 | Кузд40 | C2800 | |
| Алюминиевая латунь | HA177-2 | C68700 | ОК. 110 | CuZn20Al2 | CuZn20Al2As | C6870 |
| Тинбронзетюбе | Qsn6,5-0.1 | C51900 | CuSn6 | |||
| CuSn8 | ||||||
| Медь-никель | БФело-1-1 | C70600 | CN 102 | КуНильон Фельмн | КуНильон Фельмн | |
| C70610 | CN 102 | КуНильон Фельмн | КуНильон Фельмн | |||
| BFe30-I-1 | C71500 | CuNi30Fe | C7150 |
