Описание Товара
QDEVU — международная фирма, которая имеет более чем 30 (тридцати) лет опыта в проектировании, проектировании, эксплуатации и поставке систем очистки воды и сточных вод.

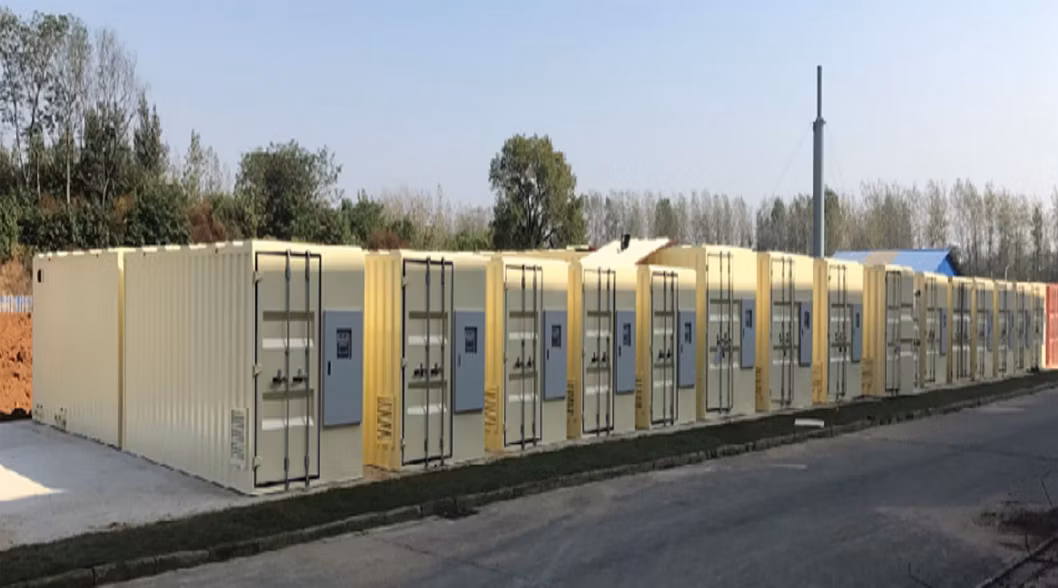

БЛОК MBBR, КОНТЕЙНЕРНЫЙ ДЛЯ EVU
ТЕХНОЛОГИЯ MBBR, КОНТЕЙНЕРИЗОВАННАЯ EVU

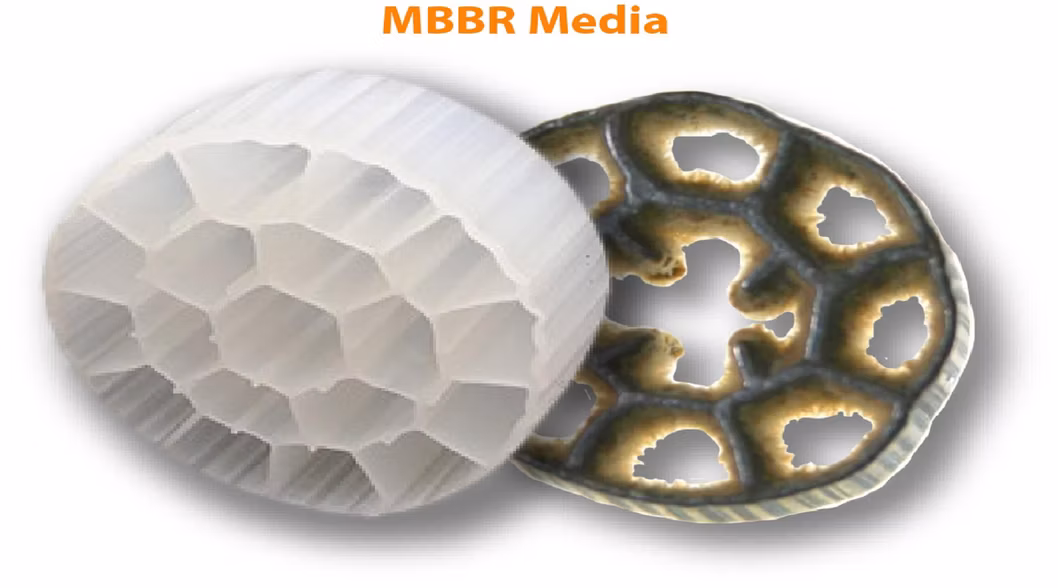

Стабильный биобиобиометр ускоряет расщепление органических соединений, что сокращает время удержания сточных вод, повышает устойчивость к обработке пакетов и позволяет повысить способность к снижению содержания питательных веществ.
Технология MBBR также генерирует быстроосадочные колонии твердых отложений, что приводит к значительному уменьшению объема осадка.
ПРЕИМУЩЕСТВА EVU ПО СРАВНЕНИЮ С ТРАДИЦИОННОЙ ТЕРАПИЕЙ
- на 50% меньше занимаемая площадь/время хранения
- на 30% меньше энергопотребление
- на 80% меньше объем осадка
- на 35% ниже стоимость эксплуатации и обслуживания
- Компактные модульные контейнерные конструкции, до 1.58 млн галлонов в день (6,000 м3/день).
- Простая модернизация существующей системы.
- Превосходное удаление аммиака и гораздо лучшее управление запахом
- Согласованные сокращения БПК, ТВУ, нитратов и фосфора, которые соответствуют самым строгим нормам по разряду.
- Не требуется специальное обучение операторов или замена дорогостоящих компонентов каждые несколько лет.
- Не требуется программа очистки или очистка химикатов, например, MBR.
- Подходит для муниципалитетов, удаленных общин, курортов и трудовых лагерей.
- Идеально подходит для частных объектов, таких как жилые помещения, поля для гольфа, парки и остановки отдыха.

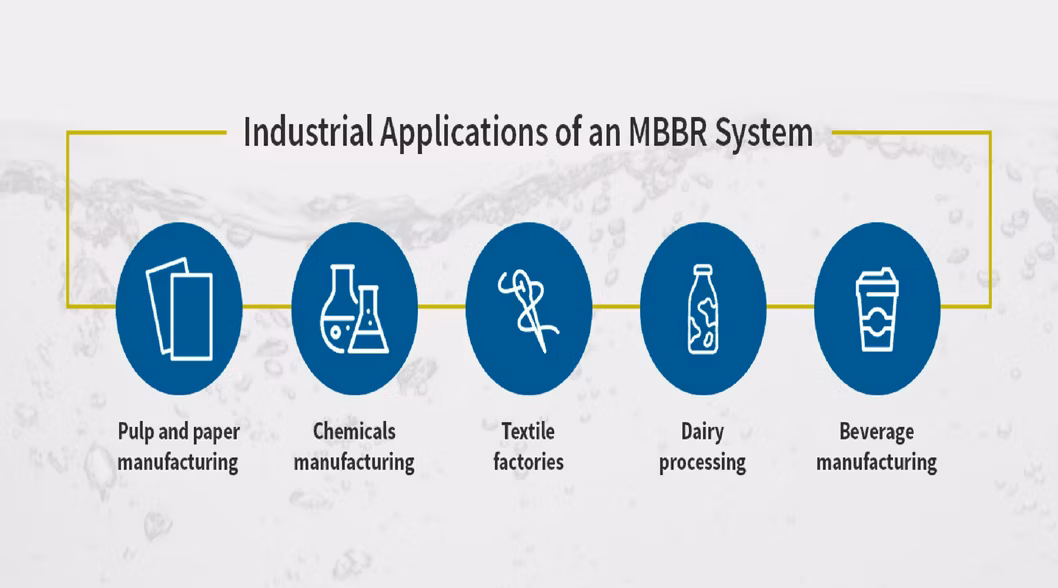

- Доказано, что решение позволяет использовать в самых сложных условиях очистки сточных вод на скотобойнях и предприятиях по переработке пищевых продуктов и напитков.

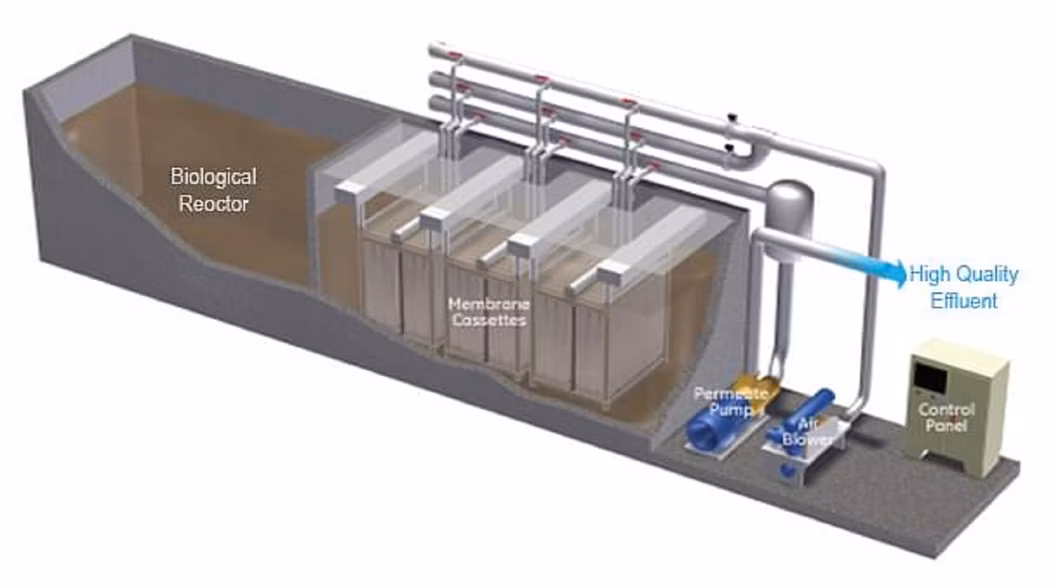

EVU MBR
СТАНДАРТНЫЕ ФУНКЦИИ EVU MBR
- Два (1 режима работы/ 1 режима ожидания) регенеративных вентилятора, в комплекте с обратным клапаном механизма поворота, впускным фильтром/глушителем и предохранительным клапаном
- Один безмасляный электрический воздушный компрессор с резервуаром для хранения
- Два (1 режима работы/1 режима ожидания) насоса-дозатора хлора
- Два (1 режима работы/1 режима ожидания) самоподкачивающихся насоса
- Одна панель управления, вся проводка оборудования, идущей к панели управления
- Верхнее освещение
- Стальные опоры с эпоксидным покрытием
- Соединительные трубопроводы из оцинкованной стали и ПВХ
КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ
- Датчик давления воздушного компрессора
- Манометры воздушного компрессора, 2 ½" циферблатного индикатора
- Манометры воздушного вентилятора, 2 ½" циферблатного индикатора
- Пролитой воды ДМРВ с аддлейным колесом
- Датчик дифференциального давления диафрагмы
КЛАПАНЫ
- Трубопровод аэрации из оцинкованной стали
- Трубопровод низкого давления из ПВХ
- Дроссельные клапаны C.I. с пневматическим приводом
ЭЛЕКТРИЧЕСКИЙ

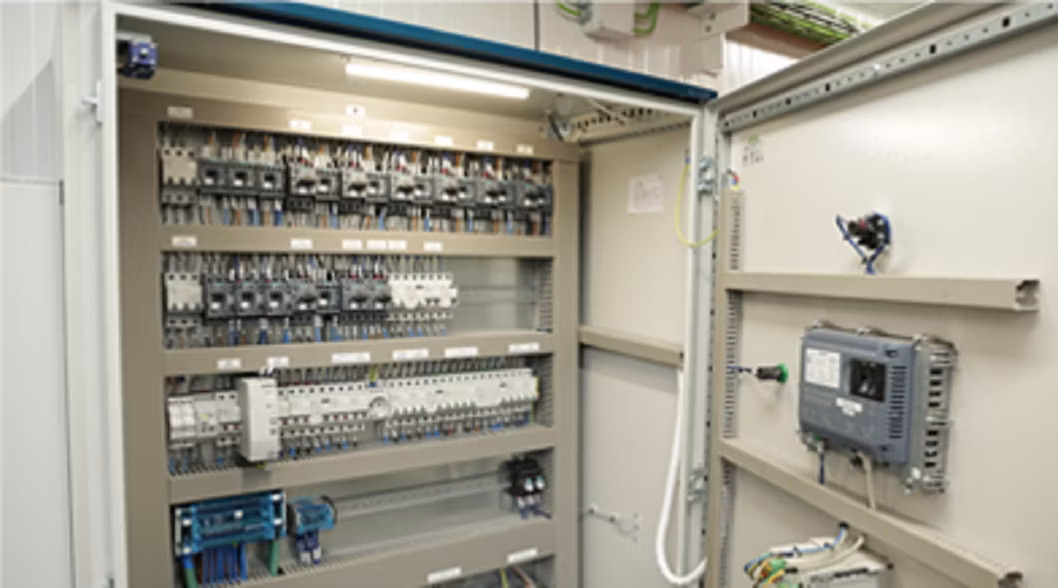

- Панель управления Siemens на базе ПЛК включает:
- Питание: 460 в / 3 фазы / 60 Гц
- Программируемые временные задержки и заданные значения

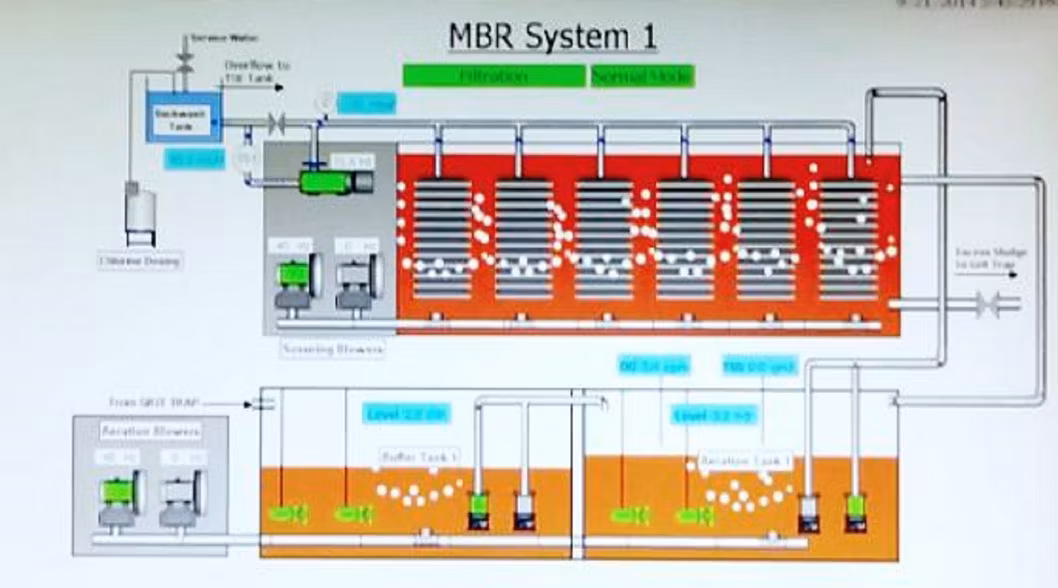

- цветной сенсорный экран Weintek HMI
- Управление насосом и электродвигателем вентилятора VFD
- индикаторы состояния и переключатели
- корпус IP54 с поворотной ручкой отключения и блокировки - Управляющее напряжение 120 в/60 Гц
Доступные опции:
- Источник питания 380–415 в/3 pH/50 Гц, панель управления 220 В.
- Источник питания 230 в/3 pH/60 Гц
- Поплавковые переключатели выравнивания уровня бака
- Ультразвуковой датчик уровня в баке выравнивания
- Уравнительный стартер двигателя насоса(ов) с реле перегрузки
- Контроллер/датчик pH подачи
- Контроллер / датчик подачи ORP
- Датчик проводимости/TDS подачи
- Специализированные устройства

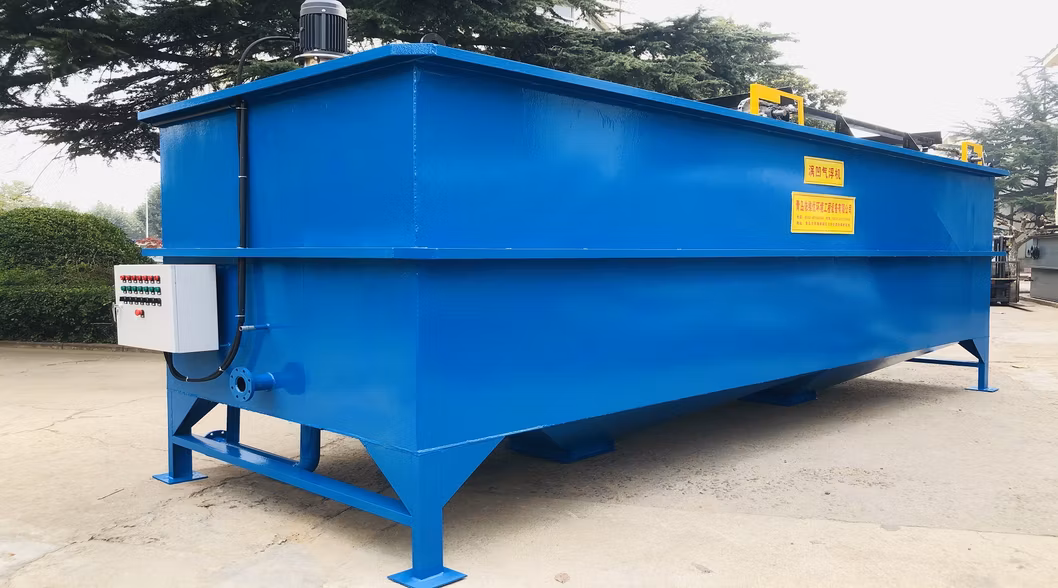

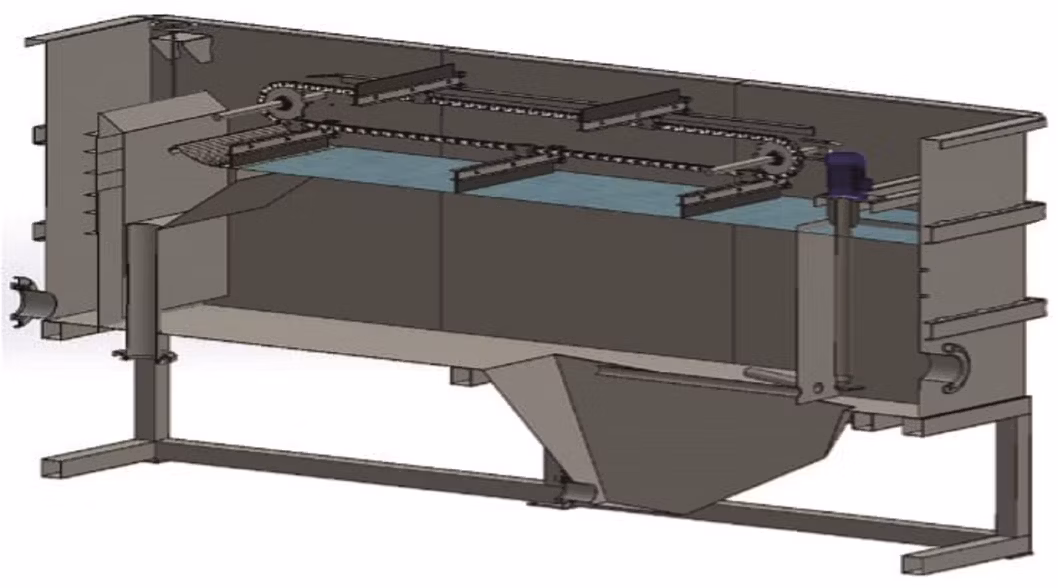

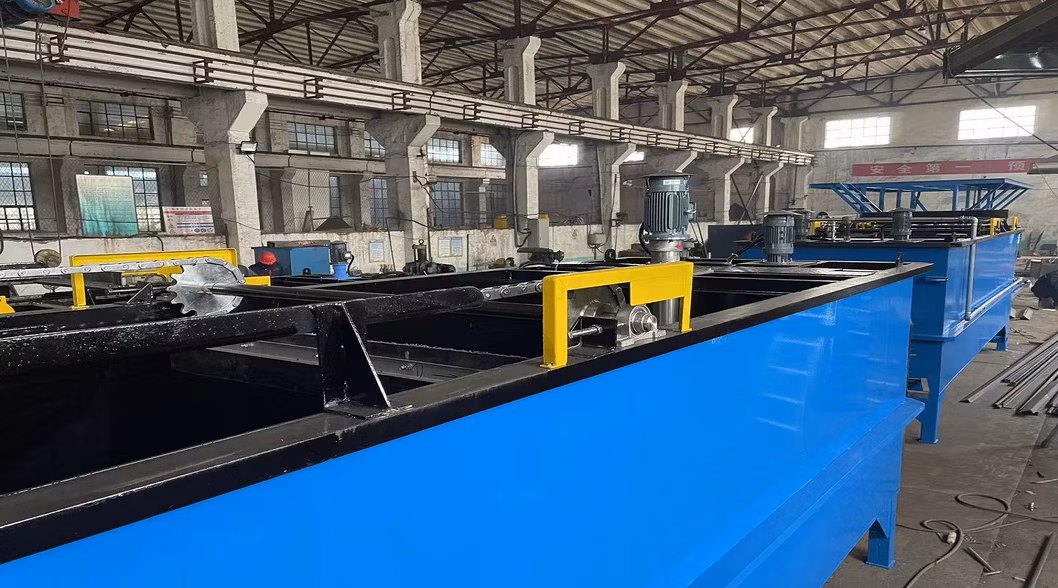

Флотация растворенного воздуха (DAF) для очистки промышленных сточных вод — это процесс очистки воды, в котором микропузырьки используются для удаления примесей и твердых частиц. Этот процесс идеально подходит для удаления легких примесей и твердых частиц, которые обычно поплавают и приостанавливают в жидкости.
Системы DAF отделяют твердые вещества, масла, смазки и другие примеси от воды. Чистую воду можно использовать повторно или сливайте. Компания DAF используется для достижения различных целей, включая:
- Лечение в соответствии с требованиями к разряду
- Удаление TSS
- Восстановление и повторное использование воды
- Предварительная обработка для снижения нагрузки на расположенные ниже по потоку биологические системы обработки
- Удаление ТРЕСКИ и BOD
- Полировка биологически обработанных стоков
- Утолщение шлама
- Предварительная обработка для опреснительных установок с использованием обратного осмоса
Компания DAF использует микропузырьки воздуха (30-50 микрон), которые прикрепляются к загрязнениям и загрязненным частицам и плавают на поверхности воды. Затем система счимирования удаляет осадок в отстойник, а чистая вода восстанавливается.
Чистая вода может быть повторно использована для обработки или сброса, а часть воды возвращается в процесс DAF.
Во-первых, для запуска системы DAF необходимо обеспечить доступ к чистой воде. Чистая вода необходима, поскольку системы DAF нагнетают давление воды и смешивают ее с воздухом под давлением. Под давлением воздух растворяется, и при этом образуются микропузырьки, которые не оказывают давления. Микропузырьки необходимы для очистки.
Поэтому первый шаг — наполнить систему DAF чистой водой. Если вы заправляете устройство DAF сточными водами, то, скорее всего, вы будете выбрасвать сточные воды в течение длительного времени. Кроме того, существует риск повреждения насоса рециркуляции и системы насыщения воздуха.
После того как в системе будет чистая вода, циркуляционный насос подает часть очищенной воды в систему нагнетания-насыщения. Затем вода под давлением подается насосом и смешивается с воздухом под давлением. Под этим давлением воздух растворяется в воде.
Теперь насыщенная вода под давлением поступает в бак для очистки. В баке для разъяснений происходит сброс давления и образуются микропузырьки.
Микропузырьки прикрепляются к примесям из потока поступающей сточных вод и вытягивает их вверх. Когда осадок поднимается, поверх воды в осветлителе образуется плашот с плавающим осадком.
Наконец, чистая вода восстанавливается через систему надосадочной жидкости. В основном, чистая вода выходит из точки сброса ниже плавающего осадка и выше осадоанного осадка.
СИСТЕМЫ DAF УПРАВЛЯЮТ ОСАДКОМ?
Большинство систем обеспечивают и управляют оседавшимся осадком. Системы DAF идеально подходят для потоков сточных вод, содержащих твердые вещества, которые плавают и оседают.
В целом, большинство производителей включают отсек для осадка или раковину с системой удаления осадка
ХИМИЧЕСКАЯ TREATREMNT С DAF
Коагулянты и флокулянты регулярно используются для очистки сточных вод перед их попаданием в систему DAF.
Как и другие методы очистки сточных вод, система DAF может получать выгоду от частиц, которые могут быть связаны с флюкантами. Системы для скиммирования могут удалять более толстый и более разбавленный осадок, который может не потребоваться для дальнейшего обезвоживания.
Еда, напитки и молочная промышленность
Птица, переработка мяса и земледельческая промышленность
Тяжелые отрасли
| МОДЕЛЬ | ЕМКОСТЬ (М3/Ч) | РАЗМЕР (M) | МОЩНОСТЬ НАСОСА (КВТ) | МОЩНОСТЬ ВОЗДУШНОГО КОМПРЕССОРА (КВТ) | ОБЩАЯ МОЩНОСТЬ (КВТ) |
| ЭВУ-5 | 5 | 3.0*1.0*1.2 | 1.1 | ---- | 1.5 |
| ЭВУ-10 | 10 | 3.5*1.2*1.5 | 1.5 | ---- | 1.9 |
| ЭВУ-20 | 20 | 5.0*1.5*1.5 | 3 | ---- | 3.4 |
| ЭВУ-30 | 30 | 6.0*1.8*2.0 | 4 | ---- | 4.4 |
| ЭВУ-50 | 50 | 7.0*2.0*2.0 | 7.5 | 3 | 11.12 |
| ЭВУ-70 | 70 | 9.0*2.0*2.0 | 7.5 | 3 | 11.5 |
| ЭВУ-80 | 80 | 9.5*2.5*2.0 | 7.5 | 4 | 14.1 |
| ЭВУ-100 | 100 | 12.0*2.5*2.0 | 11 | 4 | 17.6 |
| ЭВУ-150 | 150 | 14.0*3.0*2.5 | 15 | 5.5 | 23.8 |
| ЭВУ-200 | 200 | 16.0×3.0×2.5 | 18 | 5.5 | 27.1 |
