Основная Информация.
Модель №.
NBX High performance self-cleaning filter
Стиль
Тип сети
Производительность
Сложные фильтры
тип маркетинга
новый продукт 2022
производительность
10000 л/час
вес (кг)
195 кг
мощность
0,37 квт
соответствующих отраслях
ферм, завод-изготовитель
Транспортная Упаковка
упаковка деревянного ящика
Характеристики
2000x600x700
Торговая Марка
кюян
Происхождение
Jiangsu, China
Код ТН ВЭД
84212199
Производственная Мощность
500 000 штук в год
Описание Товара
Автоматический фильтр |
Автоматический фильтр для самоочистки:NBX — это новейшая разработка в автоматических фильтрах для самоочистки. Фильтр предлагает эффективное решение для фильтрации воды с переменными уровнями загрязнения и изменяющимся расходом
В широком диапазоне применений. Всасывающая система с соплами прижимается к фильтру из нержавеющей стали, что приводит к обратному промывке из-за перепада гидравлического давления, обеспечивая таким образом безупречную очистку. Процесс фильтрации не прерывается при обратной промывке, требуется минимум промывочной жидкости.
Электродвигатель и внутренний механизм автоматического реверсирования перемещают систему всасывания вдоль всего фильтрующего элемента для идеальной очистки.
Фильтр может применяться для различных областей применения благодаря экономичному и эффективному автоматическисаморосному механизму. Этот самоочищающийся механизм включает компенсатор давления S.S., реле дифференциального давления, сетчатый фильтр S.S. и пластмассовый промывочный клапан.
NBX выпускается в широком диапазоне размеров и имеет отверстия для фильтров, что позволяет использовать его в широком диапазоне применений. Фильтры доступны в соединениях 2" - 20" (DN 50 мм - 500 мм) с потоком до 1600 м3/ч. Отверстия фильтров доступны в 400 - 20 микрон. Для применения с высоким расходом можно установить многочисленные фильтры, образующие очень высокую емкость фильтра.

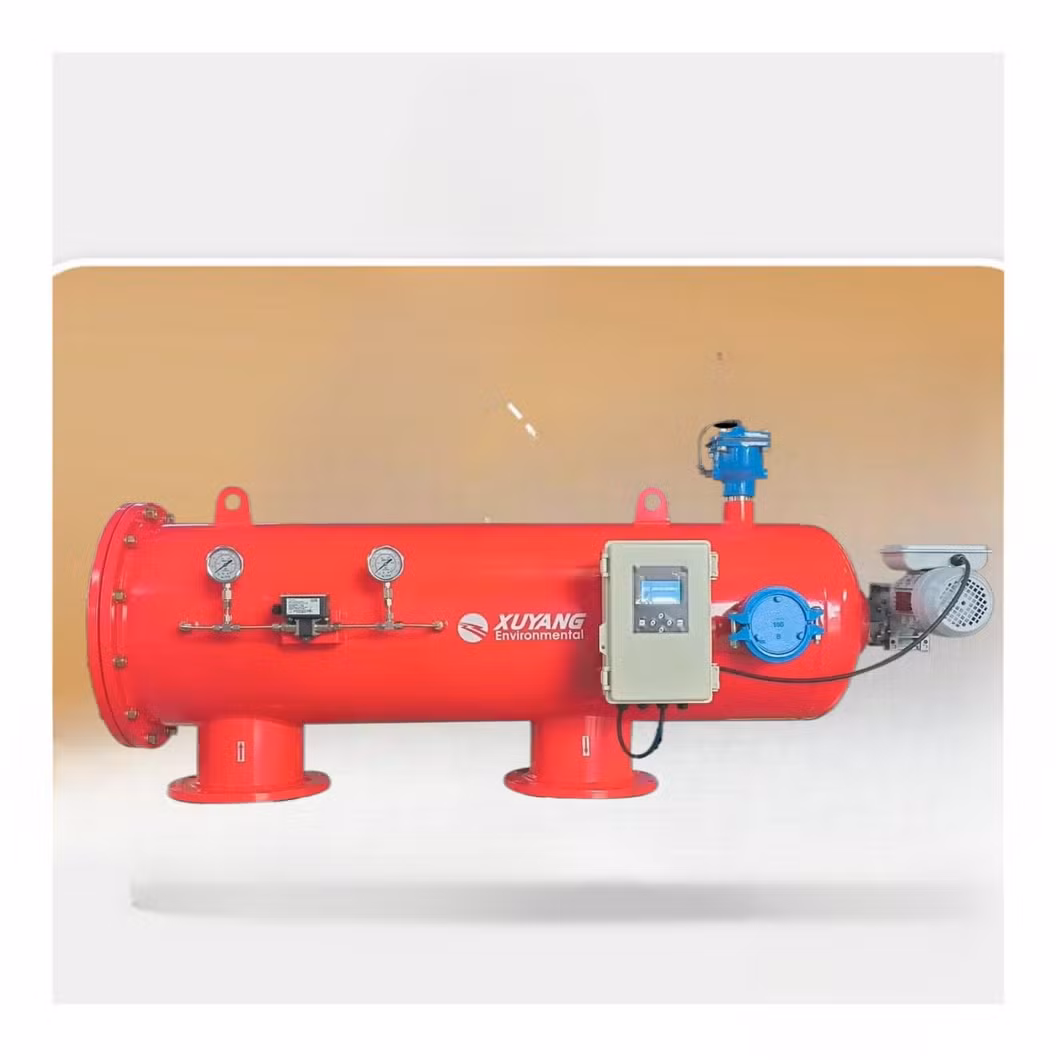

Высокопроизводительный самоочищающийся фильтр BNX
Преимущества автоматического самоочищающего фильтра NBXAutomatic с электрическим фильтром:
☆эффективная и автоматическая система самоочистки, способная обрабатывать большое загрязнение нагрузки
☆снижение низкого давления
☆Постоянная непрерывная фильтрация во время промывки
☆длительный срок службы благодаря стальному фильтру с полиэстеровым покрытием, фильтру из нержавеющей стали и механизму промывки
☆Высокая эффективность фильтрации благодаря уникальному суперсету из нержавеющей стали
☆Низкая промывочная способность при минимальной потере промывочной воды
☆pH 5-9-устойчивый
☆Максимальная рабочая температура 55°C, до 65°C по запросу
☆снижение низкого давления
Уникальный элемент фильтра Super Screen:
Фильтр Super Screen представляет собой многослойную проволочную сетку из нержавеющей стали, объединенную вместе. Это создает самоподдержкуструктуру с очень большой эффективной поверхностью фильтра для достижения превосходных результатов фильтрации.
Покрытие:
При подготовке покрытия фильтры поставляются с специальным слоем фосфата цинка. Это обеспечивает надлежащее сцепление покрытия и защищает от ржавчины изнутри. Впоследствии полиэфирное покрытие нанесено электростатически, как внутри, так и снаружи, до закалки в печь. Весь процесс включает 7 этапов, и обеспечивает идеальное покрытие толщиной примерно 120 микрон.

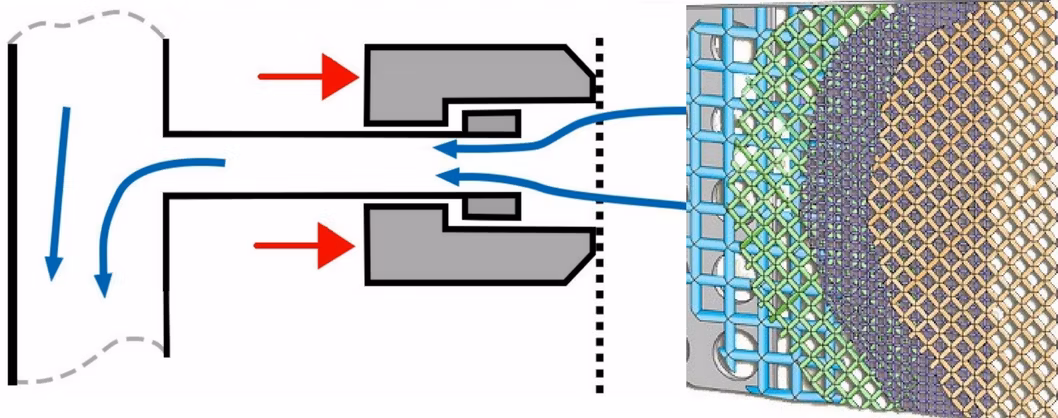

Саморегулирующаяся промывочная форсунка:
NBX оснащен запатентованными регулирующими всасывными соплами, которые во время промывки в связи с гидравлической разницей следует за поверхностью фильтра как можно ближе . Это обеспечивает высокоэффективную очистку с минимально возможной и надежной работой дренажной воды.
Механизм автоматического реверсирования:
Внутренний механизм промывки автоматически создает линеарное движение (вперед и назад), исключая использование концевых переключателейи необходимость 3-фазного соединения. Это означает, что однофазный двигатель (230 в) может использоваться для вращения коллектора грязи, который сканирует весь экран фильтра в течение 30 секунд
Материалы:
Корпус фильтра: Сталь с полиэфирным покрытием (дополнительно: Нержавеющая сталь)
Фильтрующий элемент: Мелкоячеистый, многослойная сетка из нержавеющей стали
Резиновые элементы: Натуральный каучук (NR)
Фильтроврационные перфорации:400-300-200-130-100-80-50-40-30-25 микрон
Эксплуатация:
Процесс фильтрации в два этапа: (Нестандартная конфигурация, дополнительные расходы, а не показано)
первая ступень - грубой фильтрации: неочищенная вода поступает в фильтр через впускное отверстие и проходит через грубое сетчатый фильтр (1) внутрь фильтра. Это предотвращает попадание крупных частиц, которые могут повредить внутренние части фильтра.
вторая ступень - тонкая фильтрация: после грубой фильтрации вода проходит через внутреннюю часть фильтра к внутренней стороне фильтра тонкой очистки 2). Вода проходит через сетчатый фильтр изнутри наружу в фильтрованную камеру (8) и вытекает через выпускное отверстие. По мере прохождения воды через главный экран твердые частицы накапливаются, создавая на внутренней поверхности экрана слой грязи; в результате перепад давления на экране увеличивается, и когда уровень фильтра достигает заданного значения (0.5 бар), контроллер фильтра активирует процесс самоочистки.
Цикл промывки:
При подаче команды промывки промывочный клапан (6) открывается в атмосферу, и падение давления происходит в камере промывки (4). В результате вода с грязью из сетчатого фильтра начинает протекать через форсунки (3) и трубку коллектора (7) в слив через промывочную камеру (4) и промывочный клапан (6). Перепад давления, создаваемый на всасывающих форсунках, обеспечивает локальное противодавление, просадка части воды через сетчатый фильтр и удаление скопившейся в ней взвеси. Сопла эльфидиентно-устойчивы в соответствии с поверхностью экрана. Точная точка контакта между насадкой для регулировки высоты и фильтром обеспечивает повышенную всасывающую способность и снижает потребление воды во время промывки. Одновременно однонаправленный электродвигатель с полытиной (5) начинает перемещать коллектор с помощью всасывающих форсунок в спиральном движении, чтобы закрыть поверхность сетчатого фильтра. Это позволяет полностью и эффективно очищать сетчатый фильтр. Электродвигатель подключен через коллектор к блоку направления движения ревербераны (9), который обеспечивает непрерывное линеарное перемещение (вперед и назад) коллектора.
Фильтр оснащен манометром и реле дифференциального давления, которые активируют процесс наклона с помощью компьютера, ПЛК или блока переключателей наиболее эффективным образом. Самоочистка происходит путем перемещения системы всасывания по спирали по всей поверхности фильтра, удаления грязи с поверхности и последующего ее слива.
настройка:
Все фильтры NBX оснащены возможностью установки воздушного клапана на корпус фильтра. Панель управления может быть установлена с любой стороны фильтра, что увеличивает свободу проектирования системы. По запросу корпус и элемент фильтра могут быть полностью изготовлены из нержавеющей стали. Доступны различные электродвигатели для измерения различных электрических токов. Возможно применение в различных областях; проконсультируйтесь с поставщиком
Рекомендации по применению
Для выбора правильного автоматического фильтра важно учитывать ряд переменных.
Источник используемой воды, степень загрязнения и применение фильтрованной воды.
Иногда может потребоваться предварительный фильтр. По всем дополнительным вопросам обращайтесь к поставщику.
Все наши рекомендации не являются обязательствами, и мы не можем нести ответственность за любые негативные последствия
последствий, вытекающих из этих рекомендаций.
| Максимальный расход в м3/ч. | |||||||||
| Микрон | |||||||||
| Фильтрующий элемент | Качество воды | 20* | 35* | 50* | 80 | 100 | 130 | 200 | ≥ 300 |
| 2"-2200 см² | Хорошо | 10 | 15 | 20 | 25 | 25 | 25 | 25 | 25 |
| Справедливы | - | 12 | 15 | 20 | 25 | 25 | 25 | 25 | |
| Загрязнены | - | 10 | 12 | 15 | 20 | 25 | 25 | 25 | |
| 3"-2200 см² | Хорошо | 10 | 15 | 25 | 35 | 40 | 40 | 40 | 40 |
| Справедливы | - | 12 | 22 | 30 | 40 | 40 | 40 | 40 | |
| Загрязнены | - | 10 | 20 | 25 | 30 | 40 | 40 | 40 | |
| 4"-2200 см² | Хорошо | 10 | 15 | 35 | 45 | 60 | 70 | 80 | 80 |
| Справедливы | - | 17 | 25 | 35 | 50 | 55 | 70 | 80 | |
| Загрязнены | - | 15 | 20 | 30 | 40 | 47 | 60 | 70 | |
| 4"-3600 см² | Хорошо | 16 | 40 | 67 | 80 | 80 | 80 | 80 | 80 |
| Справедливы | - | 27 | 40 | 67 | 80 | 80 | 80 | 80 | |
| Загрязнены | - | 21 | 32 | 53 | 67 | 80 | 80 | 80 | |
| 6"-3600 см² | Хорошо | 16 | 40 | 67 | 94 | 120 | 133 | 150 | 150 |
| Справедливы | - | 27 | 40 | 67 | 80 | 94 | 134 | 134 | |
| Загрязнены | - | 21 | 32 | 53 | 67 | 80 | 120 | 120 | |
| 6"-6200 см² | Хорошо | 24 | 60 | 100 | 140 | 150 | 150 | 150 | 150 |
| Справедливы | - | 40 | 60 | 100 | 120 | 140 | 150 | 150 | |
| Загрязнены | - | 30 | 50 | 80 | 100 | 120 | 140 | 150 | |
| 8"-6200 см² | Хорошо | 24 | 60 | 100 | 140 | 180 | 200 | 240 | 240 |
| Справедливы | - | 40 | 60 | 100 | 120 | 140 | 200 | 200 | |
| Загрязнены | - | 30 | 50 | 80 | 100 | 120 | 140 | 160 | |
| 8"-8000 см² | Хорошо | 32 | 80 | 133 | 160 | 250 | 270 | 300 | 300 |
| Справедливы | - | 50 | 80 | 130 | 160 | 185 | 250 | 300 | |
| Загрязнены | - | 40 | 64 | 100 | 130 | 160 | 220 | 250 | |
| 10"-8000 см² | Хорошо | 32 | 80 | 130 | 185 | 250 | 270 | 350 | 400 |
| Справедливы | - | 50 | 80 | 130 | 160 | 185 | 265 | 270 | |
| Загрязнены | - | 40 | 64 | 100 | 130 | 160 | 240 | 250 | |
Оценка и использование рекомендаций по применению:
В таблице рекомендаций по применению различаются следующие свойства воды.
☆хорошо (дождевая вода Бассин)
☆Fair (Surfacewater)
☆загрязнено (рециркулярная вода)
Указанные выше качества основаны на следующих значениях TSS (Всего взвешенных твердых частиц ) в
стр./мин:
☆хорошее -TSS<10ppm>
☆Fair -TSS< 30 ppm (мг/л)
☆загрязнено -TSS<50 ppm(мг>
☆дифференциация на основе типа загрязнения, органического и неорганического и причастия все еще нуждаюдолжны быть преформированы, также необходимо учитывать колебания качества воды и сезонные воздействия.
☆для обеспечения уровня непрерывной фильтрации рекомендуется эффективная предварительная фильтрация.
☆для фильтра < 50 мкм предварительная фильтрация 200 мкм или менее является обязательной, что обеспечивает 50%-ную проводимость на упомянутом выше уровне качества.
Высокопроизводительный фильтр и механизм очистки:
Сетчатый фильтр является важной частью самоочищающегося фильтра, который непосредственно влияет на эффективность фильтрации и фильтра. Высокопроизводительные фильтры могут эффективно и стабильно удалять взвешенные твердые вещества, твердые частицы, водоросли, коллоиды, снижать мутность, очистка качества воды, удаление грязи и ржавчины из трубопроводных систем, а также соответствие стандартным рабочим требованиям качества воды в трубопроводе и оборудования системы защиты. Высокопроизводительные композитные фильтры NBX изготовлены из нержавеющей стали, что увеличивает эффективную площадь фильтрации на 30% по сравнению с традиционными композитными фильтрами из ПВХ-скелета.
Высокопроизводительный сетчатый фильтр
| Тип | NBX2200-2 | NBX2200-3 | NBX2200-4 | NBX3600-4 | NBX3600-4 | NBX6200-6 | NBX6200-8 | NBX8000-8 | NBX8000-10 | |
| Соединение - B | дюйм | 2 дюйма | 3 дюйма | 4 дюйма | 4 дюйма | 6 дюйма | 6 дюйма | 8 дюйма | 8 дюйма | 10 дюйма |
| Диаметр - D | дюйм | 10 дюйма | 10 дюйма | 10 дюйма | 10 дюйма | 10 дюйма | 16 дюйма | 16 дюйма | 16 дюйма | 16 дюйма |
| Фланец (ISO 7005 PN10) | 50 | 80 | 100 | 100 | 150 | 150 | 200 | 200 | 250 | |
| Диаметр окружности болтов | мм | 125 | 160 | 180 | 180 | 240 | 240 | 295 | 295 | 350 |
| Отверстия под болты | мм | 4 Ø18 | 8x Ø18 | 8x Ø18 | 8x Ø18 | 8x Ø22 | 8x Ø22 | 8x Ø22 | 8x Ø22 | 12 Ø22 |
| Вес | кг | 180 | 183 | 187 | 220 | 230 | 325 | 334 | 350 | 360 |
| Длина - L | мм | 1350 | 1350 | 1350 | 1700 | 1700 | 1800 | 1800 | 2020 | 2020 |
| Шаг внутрь/наружу - A | мм | 430 | 430 | 430 | 600 | 600 | 780 | 780 | 990 | 990 |
| Сливной клапан | дюйм | 1½" | 1½" | 1½" | 2 дюйма | 2 дюйма | 2 дюйма | 2 дюйма | 2 дюйма | 2 дюйма |
| Поверхность фильтра | см² | 2200 | 2200 | 2200 | 3600 | 3600 | 6200 | 6200 | 8000 | 8000 |
| Макс. Давление | бар | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
| Мин. Нав. Промывка | бар | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Мин. flush.cap.* | м3/ч. | 8 | 8 | 8 | 10 | 10 | 12 | 12 | 14 | 14 |
| Промывочная вода ** | ltr. (ltr | 67 | 67 | 67 | 83 | 83 | 100 | 100 | 117 | 117 |
| Электродвигатель | 1-фазное напряжение 230 в/50 Гц (другие напряжения по запросу) | |||||||||
| Размер E | мм | 510 | 510 | 510 | 510 | 510 | 695 | 695 | 695 | 695 |
| Размер H | мм | 680 | 680 | 680 | 680 | 680 | 815 | 815 | 815 | 815 |
| Размер L1 | мм | 2380 | 2380 | 2380 | 2530 | 2530 | 290 | 2900 | 3100 | 3100 |
Технические характеристики для более крупных моделей по запросу
☆производительность створки зависит от разницы давления 2 бар
☆количество промывочной воды для каждого цикла промывки основано на Разность давлений 2 бар
Области применения
-
Очистка охлаждающей воды:
Процесс, использующий фильтрацию для уменьшения накопления осадка в теплообменниках, тем самым повышая мощность охлаждения градирен, систем кондиционирования воздуха и систем постоянного тока. Кроме того, фильтрация воды обеспечивает поддержание системы подачи воды для доочистки в верхнем состоянии.
-
Обработка источников воды:
Процедура получения чистой поверхностной воды из рек, озер, морей, водохранилищ и колодцев. Этот метод может удалять нежелательные частицы, включая песок, бактерии, водоросли и органические вещества.
-
Промышленная циркулирующая фильтрация воды:
Используется на оборудовании, которое требует специальных стандартов качества воды, таких как охладители и прокатные станы, а также на машинах непрерывного литья, полировальных машинах, насосах, электромагнитных клапанах и ионных теплообменниках, опрыскивателях и радиаторах. Такая форма фильтрации помогает удалить загрязнения из воды, предотвращая засорение трубопроводов, шлангов и других компонентов.
-
Орошение:
Подходит для использования в водоемах с высоким расходом и примесями и может использоваться для различных целей, таких как ирригация сельского хозяйства, парковая система орошения, поля для гольфа и спортивные поля.
-
Бумажная промышленность:
эффективная фильтрация белой воды в своей работе.
- Пластиковая промышленность: Фильтрация и циркуляция охлаждающей воды для оптимизации процессов впрыска.
- Мембранная, смоляная и ультрафильтрация предварительной обработки
- Системы опреснения морской воды и системы фильтрации марикультуры с предварительной фильтрацией.
